主要用于LED晶圓芯片的外延層薄膜材料（GaN、SiO2 等）的ICP刻蝕制程、半導體擴散用精密陶瓷零件及半導體晶圓的MOCVD外延制程。

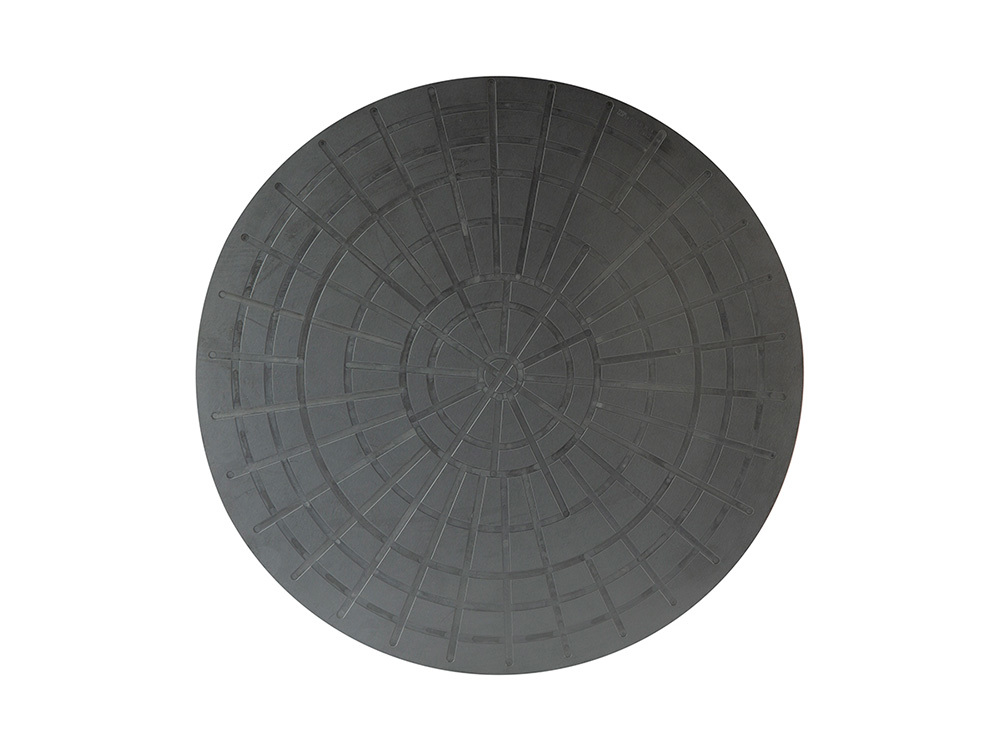

采用高純無壓燒結碳化硅陶瓷材料，具有硬度高，耐腐蝕、耐磨損，使用壽命長等特點，并且產(chǎn)品精度高、晶圓外延層刻蝕均勻性好。直徑范圍：Φ50~500mm，托盤盤厚度：3~20mm，可設計和制造各種非標產(chǎn)品。
